Mengenal Satuan Radar Milik Kohanudnas

Satuan Radar Tentara Nasional Indonesia Angkatan Udara  (TNI AU) adalah kesatuan yang berada di bawah Komando Pertahanan Udara Nasional (Kohahudnas). Sebelum tahun 1999, Satuan Radar berada di bawah Komando Operasi Angkatan Udara (Koopsau). Tugas dan fungsi utama Satuan Radar adalah untuk mengawasi dan memantau segala pergerakan dalam wilayah udara Indonesia. Kohanudnas terdiri dari 4 komando Sektor Pertahanan Udara&1 Pusdiklat.

1.    Kosek Hanudnas I (Jakarta)

2.    Kosek Hanudnas II (Makasar)

3.    Kosek Hanudnas III (Medan)

4.    Kosek Hanudnas IV (Biak)

5.    Pusdiklat Hanudnas (Surabaya)

Ada sejumlah Satuan Radar di bawah Kosek Hanudnas I (Jakarta) yaitu:

1.    Satuan Radar 203 Sri Bintan, Kecamatan Bintan Utara, Kabupaten Bintan, Kepulauan Riau

2.    Satuan Radar 211 Tanjung Kait, Kecamatan Mauk, Kabupaten Tangerang, Banten

3.    Satuan Radar 212 Ranai

4.    Satuan Radar 213 Tanjung Pinang

5.    Satuan Radar 214 Pemalang

6.    Satuan Radar 215 Congot, Wates, DIY

7.    Satuan Radar 216 Cibalimbing, Kecamatan Surade, Kabupaten Sukabumi, Jawa Barat

Satuan Radar di bawah Kosek Hanudnas II (Makasar) yaitu:

1.    Satuan Radar 221 Ngliyep, Malang

2.    Satuan Radar 222 Ploso, Jombang

3.    Satuan Radar 223 Balikpapan

4.    Satuan Radar 224 Kwandang, Gorontalo

5.    Satuan Radar 225 Tarakan

Satuan Radar di bawah Kosek Hanudnas III (Medan) yaitu:

1.    Satuan Radar 231 Lhokseumawe

2.    Satuan Radar 232 Dumai

3.    Satuan Radar 233 Sabang

4.    Satuan Radar 234 Sibolga

Satuan Radar di bawah Kosek Hanudnas IV (Biak) yaitu:

1. Satuan Radar 241 (ex. 251) Buraen, Kecamatan Amarasi Selatan, Kabupaten Kupang, Nusa Tenggara Timur

2.    Satuan Radar 242 Tanjung Warari, Biak

3.    Satuan Radar 243 Timika, Papua

4.    Satuan Radar 244 Merauke, Papua

5.    Satuan Radar 245 Saumlaki, Maluku Tenggara Barat

6.    Satuan Radar 252 Ngliyep, Kabupaten Malang, Jawa Timur

7.    Satuan Radar 253 Kabupaten Jombang, Jawa Timur

8.    Satuan Radar 255 Balikpapan, Kalimantan Timur

9.    Satuan Radar 256 Kuandi, Gorontalo

10. Satuan Radar 257 Tarakan, Kalimantan Timur

Penasaran dengan beberapa radar milik Kohanudnas termasuk kemampuannya ? silahkan perhatikan beberapa gambar dibawah ini .

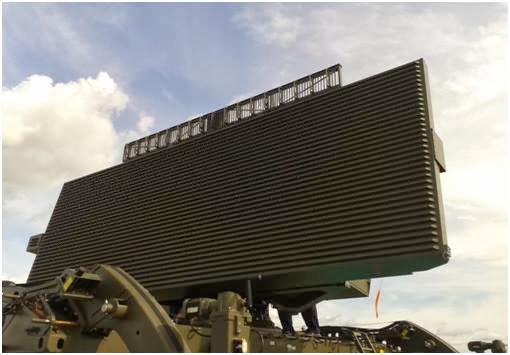

Radar jenis Master T Satrad 243

Dioperasionalkan oleh Satuan Radar 243 Timika. Dalam pelaksanaan Operasi Pertahanan Udara, data sasaran udara yang sudah ditangkap oleh Satuan Radar 243 akan secara real time dikirim ke Pusat Operasi Sektor Pertahanan Udara Nasional IV (Posek Hanudnas IV) dengan menggunakan sistem komunikasi satelit berupa stasiun bumi mini. Adapun peralatan yang digunakan dalam pengiriman data secara real time adalah CRC Thales yang dilengkapi dengan SBM V-Sat Plus II.

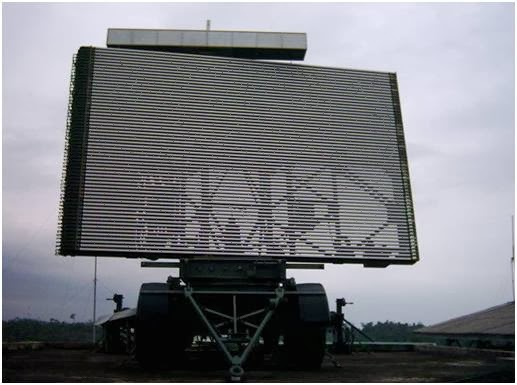

Radar Thomson TRS 2215 D Satrad 243

Dioperasionalkan oleh Satrad 234 Sibolga.

Radar Thomson TRS 2215 R Satrad 232

Dioperasionalkan Satrad 232 Dumai menggunakan tipe Antena Reflektor pada antena sistemnya. Radar ini berfungsi sebagai Air Space Surveillance, Air Defence dan Tactical Air Traffic Control. Dalam integrasi Hanud dapar pula berfungsi sebagai GAP Filler dan back up Radar Stationary Fixed. Peralatan komunikasi yang ada di Satrad ini digunakan untuk komunikasi ground to air, maupun ground to ground, terdiri dari 3 buah UHF pada fixed frequency dan 1 buah UHF pada multi frequency, serta 2 buah HF pada multi frequency.

Radar Early Warning jenis Plessey United Kingdom Satrad 224

Radar yang digunakan di Satrad Kwandang adalah Radar Early Warning jenis Plessey United Kingdom tahun 1992 yang mempunyai jarak jangkau maksimal sejauh 254 NM dengan ketinggian 60.000 ft.

Radar ini telah diinstalasi TDAS dengan tujuan mengintegrasikan data Radar dari Satrad Kwandang ke Kosek Hanudnas II. Selain itu, telah dilaksanakan kembali program integrasi radar. Kemudian 2008, dilaksanakan proyek CRC (Control and Reporting Centre) di seluruh jajaran Kohanudnas, produksi dari Thales Raytheon Company, Perancis. Dengan demikian data dari Satrad Kwandang baik PSR maupun SSR secara utuh sudah bisa tertampil di Kosek hanudnas II baik melalui TDAS maupun Thales System secara real time.

Radar Plessey AR-325 Commander Satrad 223

Satrad 223 Balikpapan mengoperasionalkan Radar Plessey AR-325 Commander. Radar ini pada dasarnya merupakan Radar Early Warning (EW) dengan Primary dan Secondary Radar. Radar Primary menggunakan TWT dengan jarak jangkau 18-250 NM, sedangkan Secondary Radar memiliki jarak jangkau 0-250 NM.

Untuk meningkatkan kemampuan operasi Satrad Balikpapan maka pada bulan Juni 1993 telah diinstalasi peralatan Multi-Role Operation Cabin (MROC) yang digunakan sebagai sarana GCI yang diintegrasi dengan 3 (tiga) Radar EW Kwandang, Radar EW Balikpapan, Radar EW Tarakan dan Basic SOC Makassar.

Radar AR 15 Satrad 222

Dalam operasional sistem Radar AR 15 yang saat ini dioperasionalkan telah mengalami proses digitalisasi, dimana hasil tangkapan Radar tidak lagi berbentuk video namun demikian sudah dapat memproses menjadi syntetic (data yang ditampilkan dua dimensi yaitu range dan bearing). Sebagai bentuk komunikasi data ke Posek Hanudnas II Satrad 222 telah dilengkapi dengan Komsat K3I. Fungsi Satrad Ploso menjadi Early Warning Radar. Untuk mengembalikan lagi kemampuan radar, tahun 2008/2009 Satrad Ploso melaksanakan upgrade radar dan digitalisasi.

Sebagai bentuk komunikasi data ke Posek Hanudnas II Satrad 222 telah dilengkapi dengan Komsat K3I.

Radar 221 Plessey dan Decca Modified Satrad 221

Radar yang digunakan di Satrad 221 Ngliyep ini, merupakan hasil modifikasi penggabungan dari Radar Plessey dan Radar Decca. Untuk Display-nya menggunakan Radar Plessey MK-8, sedangkan untuk transmitter dan receiver masih menggunakanTX/RX yang baru tipe AWS-2.

Radar Thomson TRS 2215D Satrad 216

Alutsista yang digunakan Satrad 216 yaitu Radar Thomson TRS 2215D buatan Perancis. Radar ini memiliki kemampuan GCI/EW. Radar ini dilengkapi radio GTA untuk mempermudah komunikasi GCI dengan pesawat Tempur Sergap (TS).

Radar di Satuan Radar 216 Cibalimbing pada tahun 2004 telah direkondisi yang melibatkan PT Saka Graha. Pelaksanaan Rekondisi dimulai pada pertengahan April 2004. Setelah beberapa bulan pelaksanaan Rekondisi maka pada tanggal 30 November 2004 dilanjutkan dengan Radar Trial mulai tanggal 1 Desember 2004 sampai dengan 15 Desember 2004 dengan hasil tangkapan maksimum Radar Primer 113 NM dan pelaksanaan Rekondisi dinyatakan selesai.

Setelah lama menjadi Radar yang memiliki kemampuan EW, sebagai Satuan Radar yang bertugas untuk meng-cover ibukota Jakarta dari Selatan, maka pada tanggal 31 Oktober 2007 dilaksanakan instalasi Control Reporting Centre yang berfungsi untuk menggantikan Ops Cabin. Setelah diadakan uji fungsi pada tanggal 19 Desember sampai dengan 23 Desember 2007 dan melaksanakan berbagai macam latihan maka berdasarkan Surat Dinas Pangkosekhanudnas I Nomor : B/ 338-10/ 01/ 01 Kosekhanudnas I tanggal 31 September 2008 dan Surat Dinas Pangkohanudnas Nomor : B/ 886-10/ 05/ 02 Kohanudnas tanggal 15 Oktober 2008 status Satrad 216 berubah dari Radar EW menjadi Radar GCI.

Radar Thomson TRS 2230 D Satrad 221

Radar yang digunakan Satuan Radar 211 adalah Radar Thomson TRS 2230 D buatan Negara Perancis dan merupakan Radar generasi ketiga. Radar Thomson dapat menampilkan data azimuth, jarak dan ketinggian sasaran yang terdeteksi serta dapat bekerja dalam segala kondisi cuaca baik siang maupun malam.

Radar di Satuan Radar 211 sangat efektif untuk menjaga stabilitas keamanan wilayah udara yang menjadi tanggung jawabnya, karena beroperasi sebagai Radar Hanud (Pertahanan Udara) yang berfungsi sebagai Radar Early Warning/EW (peringatan dini) dan Radar Ground Control Interception/GCI (penuntun pesawat buru sergap) yang mempunyai kemampuan komunikasi Ground to Air.

Radar Thomson TRS 2230 D juga dilengkapi dengan Secondary Surveilance Radar yang digunakan untuk membedakan pesawat kawan dengan pesawat lawan yang disebut Identification Friend and Foe (IFF).

Radar AWS II Satrad 214

Radar yang digelar di Satrad 214 adalah teknologi Radar AWS II. Radar generasi pertama dari Inggris ini, sistem bekerjanya sama dengan prinsip kerja Radar pada umumnya. Radar AWS merupakan gabungan antara Decca Radar dan Plessey yang menjadi inovasi dari anggota-anggota Satrad 214 Pemalang. Ada beberapa rekondisi dari Radar di Satrad 214 Pemalang yaitu rekondisi bagian-bagian Radar yang telah lama dalam bentuk yang baru untuk mempermudah pengoperasiannya, digitalisasi Radar untuk mengubah sistem Radar yang masih Analog menjadi digital. Harapannya dapat ditampilkan secara real target dan real time di Posek Hanudnas I, dan dilengkapi pula dengan perangkat tambahan, yaitu SBM K3I. Peralatan ini dapat dimanfaatkan sebagai latihan intersepsi bagi personel GCI Controller.

Radar Master T Satrad 213

Satrad 213 Tanjung Pinang mengoperasionalkan alutsista Radar Master T buatan Thales Raytheon System Perancis. Satrad 213 bertugas menyelenggarakan fungsi pembinaan kesiapan operasional Radar dan komlek dalam rangka pertahanan udara serta melaksanakan tugas khusus/kegiatan lain sesuai kebijaksanaan dari Panglima Komando Sektor Pertahanan Udara Nasional dalam mendukung tugas Kohanudnas. Radar ini mulai beroperasi pada tanggal 10 Januari 2007, menggantikan Radar Thomson THD 047 yang telah di disassembly. Radar ini telah menganut sistem tiga dimensi (ketinggian, jarak dan azimuth) dengan bentuk yang lebih kompak (solid state). Sebelumnya, Radar ini berfungsi sebagai Early Warning (EW), namun berdasarkan surat Pangkosekhanudnas I Nomor B/338-10/01/01/ Kosekhanudnas I, tanggal 30 September 2008 tentang Perubahan Fungsi Radar dari EW menjadi Radar Ground Control Interception (GCI).

Radar Thomson TRS 2215 Satrad 212

Radar Thomson TRS 2215 di Satrad 212 Ranai Mampu mendeteksi sasaran pada jarak tertentu dengan tracking  up sampai 32°sudut elevasi, Menggunakan phase electronic scanning, Mempunyai  frekuensi acicery yang beroperasi  secara random sesuai dengan keperluan yang dikehendaki, Pengukuran ketinggian yang tepat dengan menggunakan tehnik monopulse, Mempunyai kemampuan yang tinggi dalam pendeteksi terhadap pengaruh bumi,cuaca dan jamming aktif, Mempunyai range resolution yang tajam didalam membedakan beberapa sasaran yang berdekatan dan Pemancaran beam yang dapat deprogram sesuai dengan sector yang dikehendaki.
